Você sabia que 60% das manifestações patológicas em edifícios são problemas de fundação? Esse dado mostra o grande desafio que enfrentamos na engenharia civil brasileira.
O recalque é um fenômeno natural. Quando colocamos carga no solo, ele se comprime e a fundação desce. Se isso acontecer de forma uniforme, geralmente não causa problemas. Mas, se for diferencial, aparecem as fissuras.
Como engenheiro especializado, vejo muitos profissionais confusos. Eles têm dificuldade para saber se as fissuras por recalque são reais ou outros problemas. Essa confusão leva a intervenções erradas e custos altos.
Neste artigo, vou compartilhar técnicas e práticas para identificar essas fissuras. Quero criar um guia completo. Assim, ajudarei profissionais e proprietários a entender melhor o recalque e suas consequências.
Principais Pontos
- O recalque de fundação é um fenômeno natural causado pela compressão do solo sob carga
- As fissuras por recalque possuem características específicas que as diferenciam de outros problemas estruturais
- A identificação correta é fundamental para determinar as intervenções necessárias
- O recalque diferencial é mais problemático que o recalque uniforme
- Cerca de 60% das patologias em edificações estão relacionadas a problemas nas fundações
- A análise das fissuras deve considerar o contexto global da edificação
O que é recalque de fundação e por que ele ocorre
Como engenheiro, vi muitas vezes o recalque de fundação ser mal entendido. Mas é uma das principais causas de problemas em estruturas. Se não for detectado cedo, pode causar problemas em fundações sérios, afetando a segurança e a funcionalidade.
Definição técnica de recalque
O recalque de fundação ocorre quando uma estrutura desce devido à pressão do solo. Isso é chamado de deformação excessiva do solo sob a carga da construção.
Cada solo deforma um pouco quando carregado. Por isso, o recalque é um fenômeno natural na engenharia de fundações.
Tipos de recalque mais comuns
Vejo dois tipos principais de recalque em minhas avaliações:
- Recalque uniforme: toda a estrutura desce igualmente. Isso geralmente causa pouco dano, mas pode afetar instalações e acessos.
- Recalque diferencial: partes da fundação descem de maneiras diferentes. Esse tipo é mais sério e pode causar fissuras.
Impacto do recalque na estrutura da edificação
O impacto do recalque depende de sua intensidade e tipo. Em casos leves, pode causar fissuras pequenas que não afetam a estrutura.
Em casos graves, o recalque pode causar fissuras profundas, problemas de nível e até comprometer a estabilidade da estrutura.
Em minha carreira, vi casos extremos de recalque diferencial que levaram a colapsos parciais. Isso mostra a importância de detectar o problema cedo.
Fissuras causadas por recalque de fundação: como identificar
Para saber se uma fissura veio do recalque de fundação, é preciso olhar bem. Vejo que essas fissuras têm sinais únicos. Eles mostram claramente de onde veio o problema.
Características visuais específicas
As fissuras por recalque têm um jeito especial. Elas são inclinadas, com ângulos próximos a 45° em relação ao chão.
Uma coisa que chama atenção é a espessura. Elas são mais largas em uma extremidade e diminuem na outra. Isso mostra para onde a fundação se movimentou.
As fissuras também têm um padrão especial. Elas formam um tipo de degrau nas paredes. Isso acontece porque as juntas entre os blocos são mais frágeis.
Padrões de propagação das fissuras
Como as fissuras se espalham pela edificação é muito importante. Elas costumam começar nos cantos das portas e janelas. Esses pontos são mais fracos.
Eu uso o método da mediatriz, criado por Dickan Berberian. Ele envolve traçar uma linha no centro da fissura. Essa linha mostra onde começou o recalque.
Outro sinal importante é como as fissuras mudam com o tempo. As causadas por recalque aumentam com o passar dos dias. Isso é diferente das causadas por outros motivos.
Diferenciação entre fissuras estruturais e não estruturais
Não todas as fissuras são sérias. Para saber se é um problema grande, vejo algumas coisas. Avalio a profundidade, a abertura e como elas mudam com o tempo.
| Característica | Fissuras Estruturais | Fissuras Não Estruturais |
|---|---|---|
| Profundidade | Atravessam toda a espessura da parede | Geralmente superficiais |
| Abertura | Aberturas significativas (>0,5mm) | Aberturas capilares ( |
| Evolução | Progressiva e contínua | Estabilizam após período inicial |
| Localização | Elementos estruturais e alvenarias | Predominantemente em revestimentos |
É importante lembrar que não todas as fissuras inclinadas são do recalque. E nem todo recalque causa fissuras inclinadas. Precisamos olhar bem o contexto da edificação e o histórico do local.
Principais tipos de fissuras relacionadas ao recalque
É crucial entender os principais tipos de fissuras causadas pelo recalque. Ao longo da minha carreira, descobri padrões únicos que ajudam a diagnosticar problemas estruturais. Esses padrões são como “impressões digitais” do comportamento da estrutura.
Fissuras verticais
As fissuras verticais aparecem quando elementos estruturais se movimentam de forma diferente. Vejo isso com frequência na junção de pilares e paredes. A diferença de rigidez entre os materiais cria zonas de tensão.
Em peitoris de janelas, as fissuras verticais são comuns. Isso ocorre porque as cargas no solo são menores nos peitoris e maiores nas laterais. Isso gera tensões que rompem a alvenaria.
Fissuras horizontais
As fissuras horizontais são menos comuns em casos de recalque. Elas aparecem na base das paredes, indicando ruptura da fundação. Essas fissuras têm maior abertura perto do solo e diminuem à medida que subem na parede.
Este tipo de fissura indica problemas sérios. Mostra que o elemento de fundação está comprometido, exigindo ação imediata para evitar colapsos.
Fissuras diagonais
As fissuras diagonais são características do recalque diferencial. Elas formam ângulos de 45° e seguem as tensões principais. Em estruturas de concreto armado, essas fissuras apontam para o pilar afetado.
Quando o recalque não segue um eixo principal, surgem fissuras em duas direções. Isso ocorre devido aos esforços de flexão e torção na estrutura.
Fissuras em escada na alvenaria
As fissuras em escada são reveladoras. Elas seguem as juntas de argamassa entre os blocos, criando um padrão escalonado. Este padrão é comum em paredes estruturais, onde as fissuras seguem o caminho de menor resistência.
| Tipo de Fissura | Características Principais | Causa Típica | Nível de Preocupação |
|---|---|---|---|
| Vertical | Paralelas aos elementos estruturais | Movimentação diferencial entre elementos | Moderado a alto |
| Horizontal | Maior abertura próxima ao solo | Ruptura localizada da fundação | Alto |
| Diagonal | Ângulo de 45° aproximadamente | Recalque diferencial acentuado | Alto |
| Em escada | Padrão escalonado seguindo juntas | Tensões de cisalhamento na alvenaria | Moderado a alto |
Fatores que contribuem para o recalque de fundações
Na minha carreira, vi muitos fatores que causam o recalque de fundações. Esses elementos geralmente atuam juntos, afetando muito as fundamentos de construções e a estabilidade das estruturas.
Problemas no solo e investigação geotécnica
O solo variado é um grande problema para as fundações. Terrenos com diferentes camadas e capacidades de suporte podem causar recalques.
Investigações geotécnicas ruins ou incompletas podem trazer surpresas ruins. Solos com matéria orgânica ou aterros mal compactados são muito problemáticos.
Segundo Thomaz (1989), as principais causas de recalques diferenciais são: fundações assentadas sobre corte e aterro; recalque diferenciado causado por rebaixamento do lençol freático em seção de corte na lateral inclinada do terreno; recalque diferenciado causado pela interferência no bulbo de tensões do edifício menor em função da construção do edifício maior; recalque diferenciado por falta de homogeneidade do solo.
Falhas no projeto estrutural
Subdimensionar as fundações ou escolher o tipo errado de fundação é comum. Um bom projeto deve pensar nas cargas atuais e futuras.
Erros durante a execução da obra
Projetos bem feitos podem falhar na execução. Fundações pouco profundas, concretagem ruim e mudanças não autorizadas são problemas em fundações comuns que causam recalques.
Influência de construções vizinhas
Em áreas urbanas, novas construções podem afetar fundações existentes. Escavações profundas, mudanças no lençol freático e vibrações fortes podem desestabilizar fundações.
Alterações no fluxo de água subterrânea, seja por novas construções ou infiltrações, também podem causar problemas. Isso pode fazer o solo se comprimir ou expandir, afetando as fundações.
Métodos de diagnóstico para confirmar recalque
Para saber se há problemas de recalque, é preciso usar várias técnicas. Ao analisar manifestações patológicas em edifícios, emprego métodos que se complementam. Isso ajuda a identificar o recalque de fundação e outras doenças semelhantes.
Inspeção visual detalhada
Primeiro, faço uma inspeção visual minuciosa. Vejo as fissuras nas paredes e estruturas com atenção.
Um método que uso é o da mediatriz, criado pelo professor Dickan Berberian da Universidade de Brasília. Trata-se de desenhar uma linha perpendicular ao centro das fissuras. Isso indica a origem do recalque.
Embora não seja suficiente por si só, ajuda muito. Com isso, faço um mapa completo das fissuras. Registo onde estão, como são e quanto se estendem.
Uso de equipamentos de medição
Para medir as deformações estruturais, uso equipamentos específicos. Os fissurômetros são essenciais para acompanhar as fissuras ao longo do tempo. Isso mostra se o problema está crescendo ou não.
Além disso, uso níveis ópticos e estações totais. Eles ajudam a ver desníveis pequenos que podem indicar movimentações do solo.
Testes e ensaios específicos
Em casos mais difíceis, faço ensaios técnicos. Eles dão informações sobre o solo e as fundações. As sondagens geotécnicas mostram o que está no terreno.
Os ensaios de carga testam a capacidade das fundações. E instalo pinos de referência para monitorar as estruturas ao longo do tempo.
Olho também o histórico da edificação. Isso inclui os projetos originais e as mudanças feitas. Um diagnóstico preciso geralmente vem da combinação de todos esses métodos.
Como diferenciar fissuras por recalque de outras patologias
Identificar fissuras de recalque de outras patologias é um grande desafio. Isso requer análise cuidadosa e conhecimento técnico. Muitas doenças podem parecer semelhantes.
Fissuras por movimentação térmica
As fissuras por movimentações térmicas diferenciais têm um comportamento cíclico. Elas abrem e fecham com as mudanças de temperatura.
Costumam aparecer em lajes e fachadas expostas ao sol. São diferentes das fissuras de recalque, que não crescem de forma constante.
Fissuras por retração
As fissuras por retração são superficiais e se parecem com padrões mapeados. Elas ocorrem mais em concretos novos ou em revestimentos.
Essas fissuras são raras e não afetam muito a estrutura. As fissuras de recalque, por outro lado, são mais profundas e seguem padrões específicos.
Fissuras por reações químicas
As fissuras por reações químicas, como expansão por sulfatos, são irregulares. Elas podem ter eflorescências ou gel exsudado. Isso afeta toda a estrutura, sem foco em tensões específicas.
Fissuras por deformações excessivas em vigas e lajes
As fissuras por deformações plásticas em vigas e pilares são confusas. Isso acontece principalmente em estruturas instáveis.
Essas fissuras começam nos pontos de maior tensão. Já as fissuras de recalque começam na base e vão para cima.
| Tipo de Fissura | Características Visuais | Localização Típica | Comportamento |
|---|---|---|---|
| Recalque | Inclinadas (45°), escalonadas | Base para o topo da edificação | Progressivas, contínuas |
| Movimentação Térmica | Horizontais ou verticais | Fachadas, coberturas | Cíclicas (abrem e fecham) |
| Retração | Mapeadas, superficiais | Revestimentos, concreto jovem | Estáveis após cura completa |
| Reações Químicas | Irregulares, com eflorescências | Distribuídas uniformemente | Progressivas, lentas |
Níveis de gravidade das fissuras e quando se preocupar
Não todas as fissuras são iguais em risco para a estrutura. É essencial saber como interpretá-las. A aparição de fissuras nos elementos construtivos é um sinal de movimento nas fundações.
Quando a resistência da edificação é superada pelas tensões, as fissuras aparecem. Elas são sinais visíveis do problema.
Fissuras capilares (até 0,5mm)
As fissuras capilares são sutis e geralmente são problemas estéticos. Elas não representam um grande risco estrutural imediatamente. Com abertura máxima de 0,5mm, são visíveis apenas em inspeção detalhada.
Embora pareçam inofensivas, é importante monitorá-las. Elas podem indicar o início de um processo de recalque. Se não tratadas, podem se tornar problemas mais graves.
Fissuras moderadas (0,5mm a 1,5mm)
Quando as aberturas atingem entre 0,5mm e 1,5mm, são consideradas fissuras moderadas. Elas merecem atenção técnica especializada. Neste estágio, podem comprometer a estanqueidade da edificação.
Isso permite infiltrações que aceleram a deterioração dos materiais construtivos.
Trincas graves (acima de 1,5mm)
As aberturas superiores a 1,5mm são consideradas trincas graves. Elas frequentemente indicam comprometimento estrutural significativo. Estas manifestações patológicas em edifícios exigem avaliação profissional imediata.
Podem estar relacionadas a recalques diferenciais importantes na fundação.
Sinais de alerta que exigem ação imediata
Além da largura das fissuras, existem sinais que demandam atenção urgente. A progressão rápida das trincas estruturais é um sinal de alerta. O aparecimento simultâneo de várias fissuras formando padrões coerentes também é um alerta crítico.
Desnivelamento de pisos e emperramento de portas e janelas são sinais de alerta. Particularmente preocupantes são as fissuras que atravessam elementos estruturais como pilares e vigas. Ou que apresentam deslocamento relativo entre suas bordas, indicando cisalhamento.
| Classificação | Abertura | Nível de risco | Intervenção recomendada |
|---|---|---|---|
| Fissura capilar | Até 0,5mm | Baixo | Monitoramento periódico |
| Fissura moderada | 0,5mm a 1,5mm | Médio | Avaliação técnica |
| Trinca grave | Acima de 1,5mm | Alto | Intervenção imediata |
| Com cisalhamento | Qualquer abertura | Crítico | Evacuação e reforço estrutural |
Quando e como buscar ajuda profissional
Buscar ajuda técnica especializada é crucial para tratar problemas construtivos. É importante consultar um profissional quando você ver fissuras suspeitas ou aberturas que estão crescendo. Pequenas fissuras podem ser sinais de problemas maiores, como o recalque da fundação.
Perfil do profissional adequado para avaliação
Para uma análise correta, procure um engenheiro civil especializado em patologia das construções ou engenharia geotécnica. Esse profissional deve ter experiência com casos semelhantes e saber sobre o comportamento das estruturas.
Verifique se o especialista está registrado no CREA e peça referências. Em casos complicados, pode ser preciso uma equipe com geotécnicos e especialistas em recuperação estrutural.
Documentação necessária para análise técnica
Para uma análise eficaz, tenha todos os documentos da edificação prontos antes da visita. Os principais são:
- Projetos estruturais e de fundação
- Relatórios de sondagem do terreno
- Histórico de reformas ou intervenções realizadas
- Registros fotográficos da evolução das fissuras
- Plantas arquitetônicas atualizadas
Quanto mais completa a documentação, mais acurado será o diagnóstico. Se não tiver projetos originais, avise o profissional para considerar isso na análise.
O que esperar de uma vistoria especializada
Uma vistoria técnica inclui várias etapas importantes. O profissional fará uma inspeção visual detalhada, mapeando as patologias presentes.
Na visita, serão feitas medições precisas e verificação de desníveis. Em casos complexos, podem ser feitos ensaios complementares.
| Etapa da vistoria | Procedimentos realizados | Equipamentos utilizados | Resultados esperados |
|---|---|---|---|
| Inspeção visual | Mapeamento de fissuras e deformações | Câmera, trena, fissurômetro | Identificação de padrões de danos |
| Medições técnicas | Verificação de desníveis e desaprumos | Nível laser, prumo, estação total | Quantificação de deformações |
| Monitoramento | Instalação de testemunhos e sensores | Placas de gesso, extensômetros | Avaliação da evolução dos danos |
| Documentação | Elaboração de laudo técnico | Software especializado | Diagnóstico e recomendações |
O resultado final deve ser um laudo técnico detalhado. Ele deve identificar as causas do problema, avaliar os riscos e sugerir as ações necessárias. Este documento guiará as próximas etapas de recuperação.
Soluções técnicas para problemas de recalque
Para corrigir problemas de recalque, é essencial contar com especialistas. Eles devem fazer um diagnóstico preciso antes de começar qualquer solução. Isso garante que o solo esteja estável.
Reforço de fundações
O reforço de fundações é um passo inicial comum. Segundo Faleiros et al. (2013), essa técnica melhora o desempenho da fundação. Isso acontece quando a fundação não aguenta bem as cargas.
Para reforçar, uso estacas de reação, microestacas e alargamento de fundações. A escolha depende do tipo de solo e da acessibilidade do local.

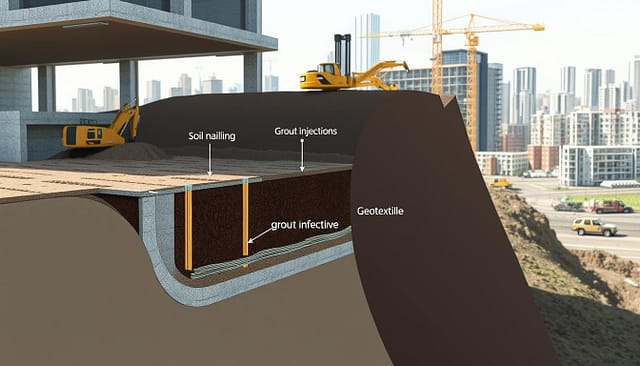

Estabilização do solo
Se o problema for das características do solo, é crucial estabilizar o solo. Técnicas como jet-grouting e injeção de cimento podem ajudar muito.
Em terrenos úmidos, o rebaixamento do lençol freático ajuda a evitar deformações. Isso é essencial para o fundamento das construções.
Recuperação estrutural
Depois de estabilizar a fundação, é hora de reparar os danos estruturais. Thomaz (1989) diz que só se deve reparar depois que o movimento do solo parar.
Para reparar, uso grampos metálicos, injeção de resinas e conserto de concreto armado. Essas técnicas são eficazes para restaurar a estrutura.
Análise de custo-benefício das intervenções
Antes de sugerir qualquer solução, faço uma análise de custo-benefício. Prefiro soluções menos invasivas, mas em casos graves, é necessário usar técnicas mais complexas.
Essa análise leva em conta o custo, a durabilidade da solução e o valor do imóvel. Em casos extremos, demolição e reconstrução podem ser mais econômicos.
Estudos de caso: exemplos reais que acompanhei
Conto aqui sobre três casos que vi de perto. Eles mostram como o recalque de fundação aparece de maneiras diferentes. Cada um exigiu um jeito especial de encontrar o problema e corrigi-lo.
Caso 1: Edifício residencial com recalque diferencial
Um prédio de 12 andares começou a ter fissuras diagonais logo após a construção de um novo prédio ao lado. A inspeção mostrou que as fissuras se espalhavam em 45° nas paredes.
O problema foi o recalque diferencial, causado pelo novo prédio. Para solucionar, reforçamos as fundações com microestacas e fizemos uma recuperação estrutural nas áreas afetadas.
Caso 2: Residência unifamiliar com problemas de fundação
Uma casa construída em terreno não compactado começou a ter fissuras em escada. As fissuras apareciam nas juntas de argamassa, formando um padrão escalonado.
O problema era o recalque por compressão não uniforme do solo. Resolvemos com estabilização do terreno e um sistema de drenagem eficiente.
Caso 3: Estrutura comercial com fissuras progressivas
Uma loja começou a ter fissuras progressivas depois de uma expansão. As cargas na fundação aumentaram muito. Isso causou deformações plásticas em vigas e pilares.
Para resolver, adicionamos pilares intermediários e novas fundações profundas. Este caso mostra o risco de não reforçar as fundações quando as cargas aumentam.
Lições aprendidas com os casos analisados
Esses casos me ensinaram várias coisas importantes:
- A importância de fazer uma boa investigação geotécnica antes de construir
- Os riscos de fazer mudanças em edifícios sem planejamento
- A necessidade de monitorar constantemente em caso de suspeita de recalque
- A eficácia de agir cedo, o que geralmente é mais simples e barato
Esses exemplos mostram que, com um bom diagnóstico e ação técnica, é possível resolver problemas de recalque, mesmo os mais complexos.
Aspectos legais e responsabilidades técnicas
É essencial entender os direitos e deveres legais sobre problemas estruturais em edifícios. Isso vale tanto para proprietários quanto para profissionais da construção. Os problemas em fundações têm várias implicações legais e prazos que devem ser conhecidos por todos.
Responsabilidade do construtor
O construtor é responsável pela segurança da obra, conforme o Código Civil. O artigo 618 estabelece que há garantia de cinco anos para defeitos que afetam a estabilidade e segurança do edifício.
Essa responsabilidade não acaba com a entrega da obra. Se for provado que o problema veio de falhas na construção ou no projeto, a responsabilidade do construtor continua.
Papel do engenheiro na avaliação
O engenheiro é crucial na análise técnica de problemas em edifícios. Ele deve ser imparcial e rigoroso na busca das causas e soluções.
Ele é responsável por emitir laudos e executar intervenções. Tudo isso deve ser documentado por Anotação de Responsabilidade Técnica (ART).
Direitos do proprietário
O proprietário tem o direito de ter uma edificação segura e estável. Se houver problemas técnicos, ele pode processar os responsáveis na justiça.
Muitos proprietários não sabem dos seus direitos. Eles não buscam reparação quando enfrentam problemas em fundações.
Garantias legais e prazos de responsabilidade
O prazo de garantia legal é de cinco anos. No entanto, a jurisprudência diz que isso se refere apenas ao momento em que o problema aparece. O prazo para processar pode chegar a dez anos após a identificação do problema.
Em casos de edifícios mais antigos ou quando não se sabe quem é o responsável, o proprietário pode ter que pagar pelas intervenções necessárias para a segurança da edificação.
Conclusão
Compartilhei minha experiência sobre fissuras causadas por recalque de fundação. Esse problema é sério e precisa de atenção rápida. Identificar essas fissuras é crucial para a segurança da construção.
Distinguir fissuras por recalque das causadas por mudanças de temperatura é desafiador. Isso requer conhecimento técnico e observação constante. Fissuras inclinadas a 45° e trincas estruturais são sinais importantes que devem ser reconhecidos.
Diagnóstico precoce economiza dinheiro e evita danos maiores. Se você suspeita de fissuras, procure um engenheiro especializado. Estabilizar o solo e reforçar as fundações podem prolongar a vida da edificação.
Espero que este guia ajude a identificar problemas de recalque com mais precisão. A segurança estrutural exige conhecimento técnico e ação qualificada.
Share this content:
